Современные ТВ-приставки оснащены различными разъемами, каждый из которых выполняет определенную функцию. Рассмотрим назначение основных интерфейсов на цифровой приставке.
Содержание
Основные разъемы и их назначение
| Разъем | Назначение | Современные аналоги |
| HDMI | Основное подключение к телевизору с передачей видео и звука | HDMI 2.1 в новых моделях |
| USB | Подключение флеш-накопителей, внешних HDD, периферии | USB 3.0/Type-C |
| Ethernet (RJ-45) | Проводное подключение к интернету | Gigabit Ethernet |
Разъемы для аудио-видео подключения
1. Видео интерфейсы
- AV (RCA): Тюльпаны для старых телевизоров (композитный сигнал)
- Component: Раздельная передача цветовых компонентов (YPbPr)
- SCART: Устаревший европейский стандарт подключения
2. Аудио разъемы
- 3.5mm jack: Для подключения наушников или аналоговых колонок
- Оптический выход (S/PDIF): Цифровая передача звука на ресивер
- Коаксиальный аудиовыход: Альтернатива оптическому подключению
Специальные разъемы
| Интерфейс | Использование |

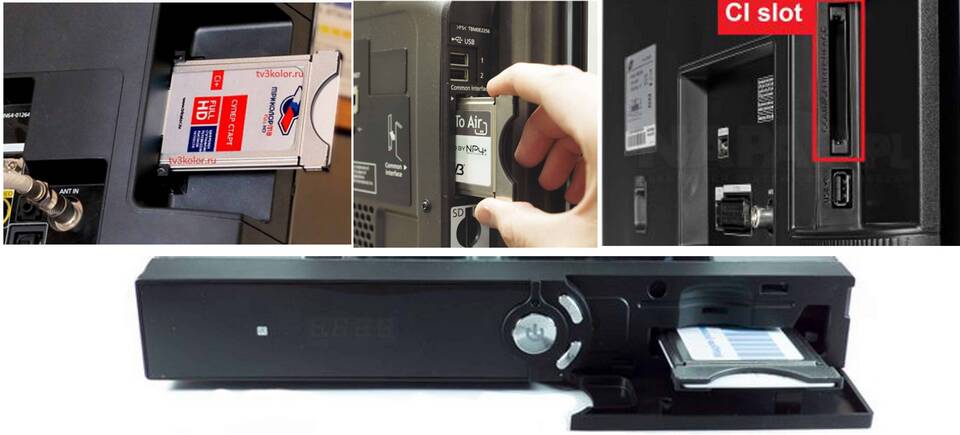

| CI (Common Interface) | Для CAM-модулей платного ТВ |
| Слот для карт памяти | Расширение внутренней памяти приставки |
| Antenna In/Out | Подключение антенны и ее сквозная передача |
Как правильно использовать разъемы
- Для максимального качества используйте HDMI-подключение
- При проблемах с изображением попробуйте другие видеоинтерфейсы
- Для стабильного интернета предпочтите проводное подключение
- USB-порты можно использовать для установки приложений с флешки
Рекомендации по подключению
- Перед подключением убедитесь, что устройства выключены
- Используйте качественные кабели соответствующей версии
- Не перегружайте USB-порты мощными устройствами
- Для аудиосистем высокого класса используйте цифровые выходы
Разнообразие разъемов на ТВ-приставке позволяет подключить ее к различным типам телевизоров и дополнительному оборудованию. Понимание назначения каждого интерфейса поможет максимально эффективно использовать возможности вашего устройства.
